• Componentes da
    placa standalone

    Componentes

Lista dos Componentes

A utilização destes componentes podem ser customizada de acordo com a necessidade de cada usuário, veja mais detalhes aqui neste link.
Este kit Atmaker 1.2 contém no total 20 componentes ( incluindo a placa ), apenas com a escolha opcional entre o plug Jack ou conector borne.
Veja a baixo a lista com a quantidade e descrição de cada um deles:

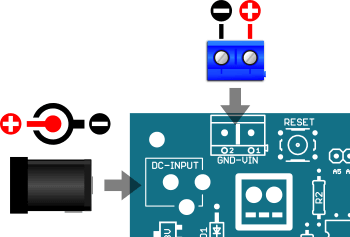

Conectores Jack ou Borne

CI Atmega328p-PU

Microcontrolador Atmega328p-PU

Principal componente deste kit, podendo ser programando para funções específicas, é responsável por todo gerenciamento e controle do circuito. Este componente neste kit não deve ser soldado, e sim acoplado ao soquete de 28 pinos.

Identificação na placa: IC1
Quantidade: 1 un.

Soquete de 28 Pinos

Soquete 28 pinos

Responsável por acoplar o microcontrolador, evitando assim a soldagem do mesmo, facilitando sua remoção quando necessário. Para que isso seja possível deverá ser soldado a placa antes do microcontrolador.

Identificação na placa: IC1
Quantidade: 1 un.

Conector Borne de 2 T

Borne 2 terminais

Uma opção de suporte na entrada da alimentação, utiliza dois parafusos para fixação dos fios. Fique atento a indicação de polarização na placa. Dependendo do plug de conexão de sua fonte, o mesmo pode ser substituído pelo conector Jack P4 Fêmea.

Identificação na placa: GND-VIN
Quantidade: 1 un.

Conector Jack P4

Conector jack p4

Outra opção de suporte na entrada da alimentação, a maioria das fontes para esta finalidade já vem com este plug macho como padrão, fique atento a indicação de polarização do mesmo. Dependendo do tipo de plug da sua fonte, o mesmo pode ser substituído pelo conector Borne de 2 terminais.

Identificação na placa: DC-INPUT
Quantidade: 1 un.

Regulador de Tensão 5V

Regulador tensão 7805

Garante a tensão estável e estabilizada de 5v para alimentação geral da placa, o regulador de tensão 7805 suporta uma tensão de entrada entre 7,5 a 20V DC e corrente máxima de 1A, seu encapsulamento é o TO-220. Componente com polarização, devendo ser soldado de maneira que ao deita-lo sobre a placa seu lado impresso com seu código fique para cima.

Identificação na placa: 7805
Quantidade: 1 un.

Barra de Pinos Macho

Barra de pinos

Esta barra é utilizada para facilitar a conexão de jumpers aos terminais representantes das portas do microcontrolador e saídas de tensão.

Identificação na placa: ANALOG, DIG1, DIG2, DIG3, +5V e +3.3V
Quantidade: 6 un.

Capacitor Eletrolítico de 10pf

Capacitor eletrolítico

Serão utilizados 2 unidades deste capacitor neste kit, que tem como finalidade evitar pequenas oscilações na corrente após sua passagem pelo regulador 7805. Este componente possui polarização.

Identificação na placa: C1 e C2
Quantidade: 2 un.

Diodo 1N4001

Diodo retificador

Utilizado para não deixar que ocorra retorno de corrente, evitando assim alguma queima de componentes. Observe sua polarização, caso ligue ao contrário não será possível a passagem de corrente.

Identificação na placa: D1
Quantidade: 1 un.

Chave Táctil de 4 Terminais

Chave táctil

Utilizada para resetar ou reiniciar o sistema do microcontrolador quando for necessário.

Identificação na placa: RESET
Quantidade: 1 un.

Led de 5mm

Diodo led

Apenas para indicar o estado da placa como ligada. Componente possui polarização.

Identificação na placa: LED
Quantidade: 1 un.

Resistor de 10k

Resistor 10k

Resistor responsável por reduzir a tensão de 5v para o jampeamento do botão reset. Este componente não possui polarização.

Identificação na placa: R2
Quantidade: 1 un.

Resistor de 470 ohms

Resistor 470r

Resistor responsável por reduzir a tensão de 5v para o perfeito funcionamento do Led. Este componente não possui polarização.

Identificação na placa: R1
Quantidade: 1 un.

Cristal Oscilador de 16 mhz

Cristal oscilador 16Mhz

Responsável por garantir a leitura constante de todo o processamento do código no microcontrolador. Este componente não possui polarização.

Identificação na placa: KR
Quantidade: 1 un.

Capacitor Cerâmico 22pf

Capacitor ceramico 22pf

São utilizados 2 unidades deste capacitor, sua função será efetuar o aterramento necessário para o cristal oscilador. Este componente não possui polarização.

Identificação na placa: C$ e C5
Quantidade: 2 un.

Capacitor Cerâmico de 0.1uf

Capacitor ceramico 104

Auxilia o microcontrolador através do pino 1 na gravação dos códigos utilizando um módulo TTL > USB. Este componente não possui polarização.

Identificação na placa: C6
Quantidade: 1 un.
